Quale raccordo serve per il tuo tubo PE? Guida semplice a diametro, filetto e collegamenti
Il tubo PE ce l'hai già, steso o ancora arrotolato nel rotolo. Poi apri il catalogo dei raccordi e scopri che ce ne sono decine: dritti, a gomito, a T, maschio, femmina, a staffa. La buona notizia è che per sceglierlo giusto bastano quattro domande, sempre nello stesso ordine. Questa guida te le fa fare una alla volta.
1. Parti dal diametro del tubo (e misuralo bene)
Il diametro è la prima cosa e quella che sbagliano più spesso. Sui tubi PE per irrigazione si parla di diametro esterno: 16, 20, 25, 32 mm e così via. È scritto di solito stampato sul tubo, insieme alla pressione nominale (PN4, PN6, PN10).
Se il tubo è senza scritte, misuralo con un calibro o avvolgi un filo intorno al tubo e dividi la lunghezza per 3,14. Il raccordo a compressione deve avere lo stesso diametro esterno del tubo: un 25 non si adatta a un tubo da 20, nemmeno forzando.
Un'altra cosa da guardare è la pressione: Se il tubo è PN6, il raccordo deve reggere almeno quella pressione. Per l'irrigazione domestica e dell'orto non è quasi mai un problema, ma se la linea è lunga o alimentata da pompa vale la pena controllare.

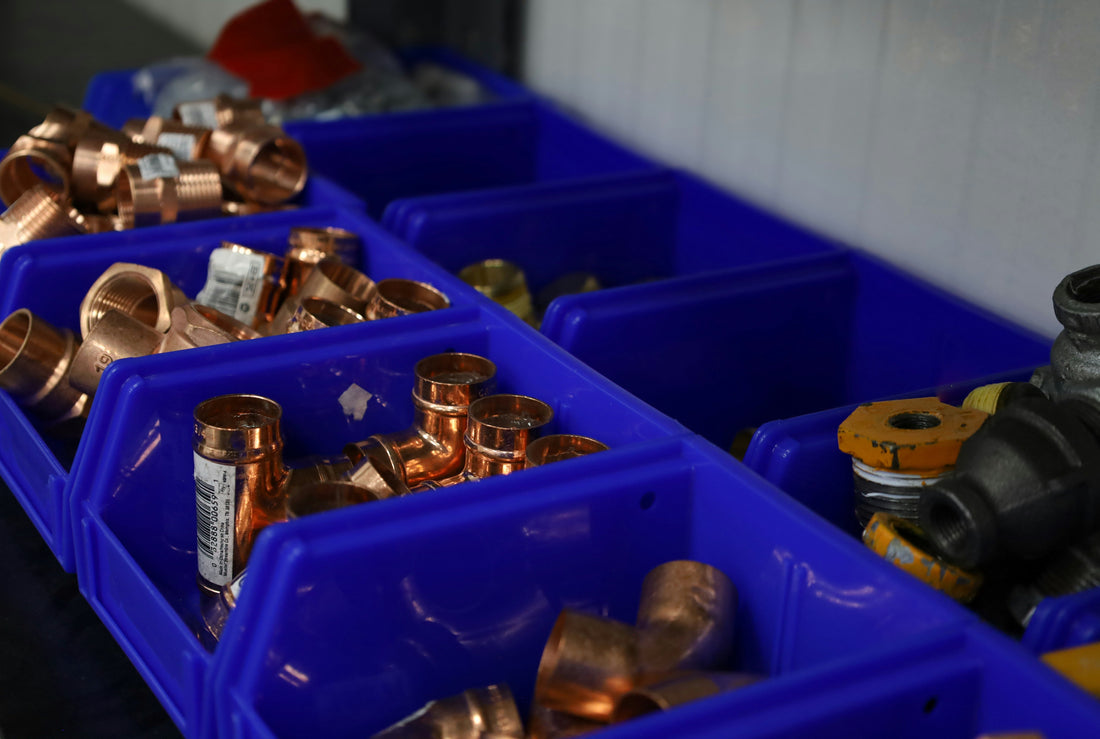

2. Scegli il tipo di collegamento: manicotto, curva, T, uscita filettata, presa a staffa
Qui devi solo chiederti: cosa devo fare con questo tubo?
• Manicotto (dritto): unisce due tratti di tubo dello stesso diametro. Serve quando allunghi una linea o ripari un taglio.
• Curva (gomito a 90°): cambia direzione senza strozzare il tubo. È meglio della piega a forza, che schiaccia il PE e riduce la portata.
• T: divide la linea in due rami, per esempio per portare l'acqua a due file dell'orto o a due aiuole.
• Uscita filettata (maschio o femmina): collega il tubo a qualcosa che ha un filetto: rubinetto, filtro, contatore, programmatore, elettrovalvola, pompa. Il filetto serve solo da una parte; dall'altra c'è comunque l'attacco per il tubo.
• Presa a staffa: è la soluzione per aggiungere una derivazione su un tubo già in opera, senza tagliarlo. Si stringe sul tubo e si fora attraverso. Per scegliere quella giusta servono due misure: il diametro del tubo principale e l'uscita che ti serve (di solito filettata).
Regola pratica: se devi interrompere il tubo, usa manicotto, curva o T. Se devi aggiungere qualcosa a una linea già funzionante, pensa alla presa a staffa.
3. Quando serve il filetto (e come non sbagliare)
Il filetto serve ogni volta che il PE deve attaccarsi a un componente rigido. Si misura in pollici e si indica con una frazione: 1/2", 3/4", 1", e così via. Quel numero non è in millimetri e non coincide con il diametro del tubo: è la misura nominale del filetto, secondo la tradizione dei tubi gas.
Le cose da controllare sono tre:
1. Misura del filetto (1/2", 3/4", 1"...): deve essere uguale a quella del pezzo a cui ti colleghi.
2. Maschio o femmina: il maschio ha il filetto all'esterno e si avvita dentro, la femmina ha il filetto all'interno. Se il tuo rubinetto o il tuo filtro ha il filetto fuori, ti serve un raccordo con filetto femmina, e viceversa.
3. Tipo di filetto: quello più diffuso per raccordi idraulici è il filetto gas cilindrico (norma ISO 228-1), pensato per l'accoppiamento meccanico. Esiste anche il filetto conico (ISO 7-1), che serve a garantire la tenuta nel filetto stesso. Per i collegamenti normali dell'irrigazione, dove la tenuta la fa una guarnizione, nella maggior parte dei casi si usa il cilindrico. Se hai dubbi su un pezzo vecchio, scrivici o mandaci una foto.
Ti serve anche una guarnizione o del teflon? Dipende dal raccordo: se il filetto è cilindrico, la tenuta è affidata alla guarnizione, quindi controllala bene prima di serrare.
4. Esempi pratici: tubo da 16, 20, 25 e 32 mm
Gli abbinamenti sotto sono i più comuni, ma verifica sempre la scheda del singolo raccordo: produttori diversi possono usare combinazioni diverse.
• Tubo da 16 mm: tipico dell'orto e delle linee secondarie. Si collega spesso a un'uscita filettata da 1/2" per il rubinetto o il programmatore, oppure si unisce con manicotti e T dello stesso diametro per le derivazioni.
• Tubo da 20 mm: il tuttofare del giardino e dell'orto di medie dimensioni. Per i punti di attacco si trovano comunemente raccordi con filetto da 1/2" o 3/4"; con curve e T riesci a disegnare tutta la rete.
• Tubo da 25 mm: per linee principali più lunghe o con più derivazioni. Gli attacchi filettati più comuni sono 3/4" e 1". Qui la presa a staffa è molto comoda per aggiungere uscite senza smontare niente.
• Tubo da 32 mm: linea principale di giardini grandi, piccoli campi e frutteti. Di solito si collega a 1" (o più) per pompe, contatori e filtri, e ha raccordi più robusti: occhio alla pressione e al peso del tubo pieno.
Ti serve passare da un diametro all'altro? Esistono i raccordi riduzione per unire, per esempio, un 32 a un 25 o un 25 a un 20.
5. Il controllo finale prima di ordinare
Prima di cliccare su "Aggiungi al carrello", fai questa verifica da 30 secondi:
• ☐ Ho il diametro esterno del tubo (16, 20, 25 o 32 mm)?
• ☐ So se devo unire, deviare, cambiare direzione o derivare (manicotto, T, curva, presa a staffa)?
• ☐ Se c'è un filetto, so la misura in pollici e se serve maschio o femmina?
• ☐ Il raccordo regge la pressione della mia linea (PN)?
• ☐ Ho già guarnizioni, teflon o fascette di scorta per il montaggio?
• ☐ Se sto allungando o riparando, ho un ricambio in più? Meglio averne uno che fermare il lavoro a metà.
Se riesci a rispondere a tutte e sei, sei pronto. Se ne manca una, nessun problema: è il momento giusto per chiedere.
